BADEFASSÖFEN · ERSATZ UND NEUPLANUNG
Ein Ofen für ein Badefass ist ein technisches Bauteil, kein vollständiges Bad. Seine Eignung hängt davon ab, wie er mit dem vorhandenen oder geplanten Becken zusammenarbeitet. Ofenposition, Wasserführung, Anschlüsse und Abgasweg müssen deshalb vor dem Kauf geklärt sein. Eine ähnliche Gehäuseform oder ein scheinbar passender Schlauchdurchmesser reicht nicht aus.
Beginnen Sie mit der Frage, ob Sie einen vorhandenen Ofen ersetzen, ein neues Becken planen oder eine andere Heiztechnik nachrüsten möchten. Diese drei Fälle benötigen unterschiedliche Angaben. Die folgende Auswahl hilft Ihnen, die passenden Unterlagen zusammenzustellen und die angebotenen Ofenfamilien gezielt zu vergleichen.
SubmergeFire, Nordic External und IntegraFire stehen für unterschiedliche Einbaukonzepte. Prüfen Sie Anschlüsse, Wasserführung und Freigabe für Ihr Becken vor der Variantenwahl.

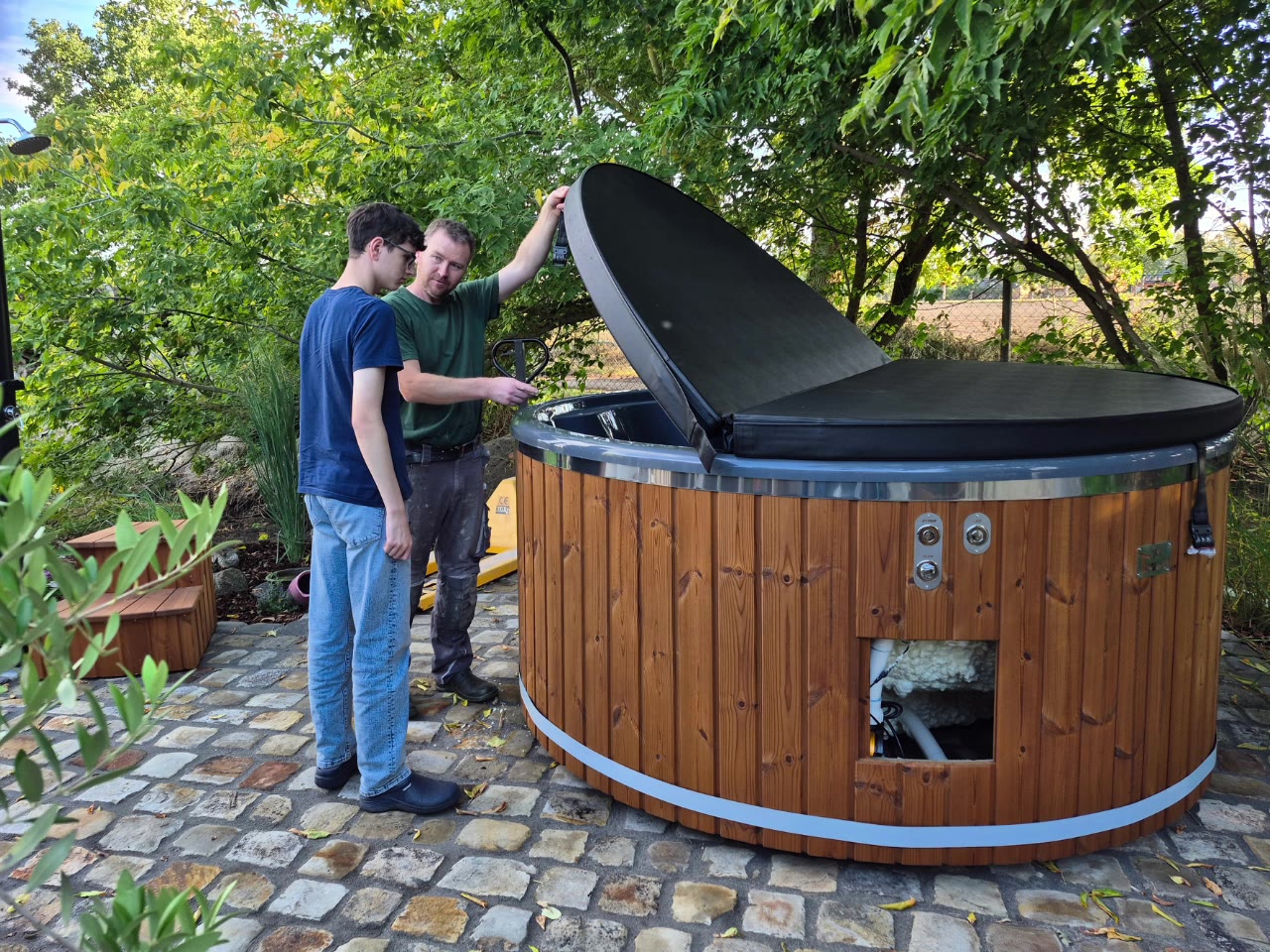

Bei unseren Kunden
Fotos und Erfahrungen aus echten TimberIN-Kundenprojekten. Frühere Ausführungen, Größen und gewählte Ausstattung können vom heutigen Angebot abweichen.
Kundenprojekte – Deutschland.
TimberIN Nordic Core™
Erfahrung und Fotos ansehen →Hallo.. Wir haben es getan und sind sehr glücklich.. Gestern haben wir die Sterne aus unserem Hottube beobachtet.. Anbei ein kleines Filmchen von unserem Sommerprojekt. Ihre Familie S.
TimberIN Nordic Core™
Erfahrung und Fotos ansehen →Von der Bestellung bis zur Lieferung hat alles super und unkompliziert geklappt. Die Kommunikation war freundlich und zuverlässig – genau so wünscht man sich das. Und jetzt genießen wir unseren Nordic Rojal regelmäßig und sind einfach happy damit. Besonders abends ist es ein echtes Highlight im Garten. 🔥✨ Klare Empfehlung von uns! 😊 @tiffi_und_die_federbande · Originalbewertung auf Instagram
TimberIN Nordic Core™
Erfahrung und Fotos ansehen →Hallo zusammen Anlieferung hat super funktioniert Fahrer hat sich auf 17.00 Uhr angemeldet und ist dann auch kurz nach 17.00 Uhr eingetroffen Badefass mit Stapler abgeladen,danach mit dem Hubwagen an Platz gefahren und dann mit 3 Personen von der Palette auf den Boden gestellt Heizofen montiert und am nächsten Tag separate Filterpumpe montiert danach mit Wasser gefüllt und angeheizt Schlauchbänder nochmals nachgezogen, damit alles dicht ist und am Abend gleich angebadet Super Teil Hot Tub werden wir auf jedenfall weiterempfehlen mal schauen wie wir Ihn im Winter einsetzen, entleeren oder evtl. mit Elektroheizung warmhalten Freundliche Grüsse
Die vollständige Bibliothek umfasst verschiedene Produkte und frühere Ausführungen. Sie ist keine Sammlung von Bewertungen eines einzelnen Modells. Kundenprojekte und Sternebewertungen werden nicht zusammengezählt.
Beim Ersatz eines vorhandenen Ofens ist die Identität des bisherigen Systems der erste wichtige Anhaltspunkt. Notieren Sie Hersteller, Modell, erkennbare Kennzeichnungen und vorhandene Unterlagen. Eine frühere Bestellung kann helfen, die genaue Ausführung zu bestimmen. Ein ähnlicher Name ohne Variantenangabe ist dagegen keine sichere Grundlage für die Ersatzteilwahl.
Ein Neubau beginnt nicht mit einer vorhandenen Freigabe. Becken, Heizer und Wasserführung müssen gemeinsam ausgelegt werden. Dabei ist zu klären, welcher Aufbau vorgesehen ist und welche Fachplanung benötigt wird. Die bloße Auswahl eines leistungsstarken Ofens löst diese Aufgabe nicht. Besonders bei selbst geplanten Becken sind Schnittstellen und Verantwortlichkeiten ausdrücklich zu benennen.
Eine Umrüstung auf ein anderes Heizkonzept verändert möglicherweise mehr als das sichtbare Gerät. Anschlüsse, Lage der wasserführenden Teile und die vorgesehene Regelung können betroffen sein. Vergleichen Sie deshalb nicht nur das alte und neue Gehäuse. Lassen Sie zuerst feststellen, welche Eigenschaften des vorhandenen Systems erhalten werden müssen und welche Änderungen überhaupt freigegeben werden können.
Fotografieren Sie das vollständige Bad und die Ofenumgebung aus mehreren gut erreichbaren Perspektiven. Ergänzen Sie Detailbilder der vorhandenen Kennzeichnungen und sichtbaren Anschlüsse. Fotos sollen die Zuordnung erleichtern; sie ersetzen keine bemaßten Unterlagen. Führen Sie für die Aufnahme keine Demontage oder Veränderung an einer heißen oder betriebenen Anlage durch.
Erfassen Sie die Maße, die ohne Eingriff sicher festgestellt werden können, und kennzeichnen Sie unbekannte Werte als offen. Zur Einordnung gehören die Lage der Anschlüsse, ihre erkennbare Ausführung und der Abstand zwischen Becken und Heizer. Eine aus dem Foto geschätzte Dimension sollte nicht als gemessen in die Anfrage gelangen.
Beschreiben Sie außerdem den wasserberührten Werkstoff des Beckens und die bekannte Wasserpflege. Materialverträglichkeit darf nicht nur aus dem Aussehen eines Edelstahlgehäuses abgeleitet werden. Eine bestimmte Stahlbezeichnung ist kein pauschaler Nachweis für jede Wasserchemie oder jede Behandlung. Die Freigabe muss zur angebotenen Heizeinheit und den vorgesehenen Bedingungen passen.
Notieren Sie, welche Komponenten unverändert bleiben sollen. Dazu können vorhandene Verkleidungen, bestimmte Zugänge oder ein geplanter Aufstellplatz gehören. Solche Randbedingungen beeinflussen, ob ein Austausch überhaupt praktikabel ist. Ein technisch passender Anschluss nützt wenig, wenn danach die Feuerraumtür oder Wartungsöffnung nicht mehr erreichbar wäre.
| Angabe | Wofür sie gebraucht wird | Umgang mit fehlender Information |
|---|---|---|
| Vorhandenes Modell und Kennzeichnung | Eindeutige Zuordnung | Foto und alte Unterlagen beifügen |
| Wasserberührter Werkstoff | Prüfung der Systemverträglichkeit | Nicht aus der Außenverkleidung ableiten |
| Anschlüsse und Lage | Schnittstellenvergleich | Unbekannte Maße ausdrücklich offenlassen |
| Ofenposition und Zugang | Einbau- und Bedienkonzept | Grundriss statt nur Frontfoto verwenden |
| Gewünschter Lieferumfang | Vollständige Bestellung | Einzelteile und bestehende Teile trennen |

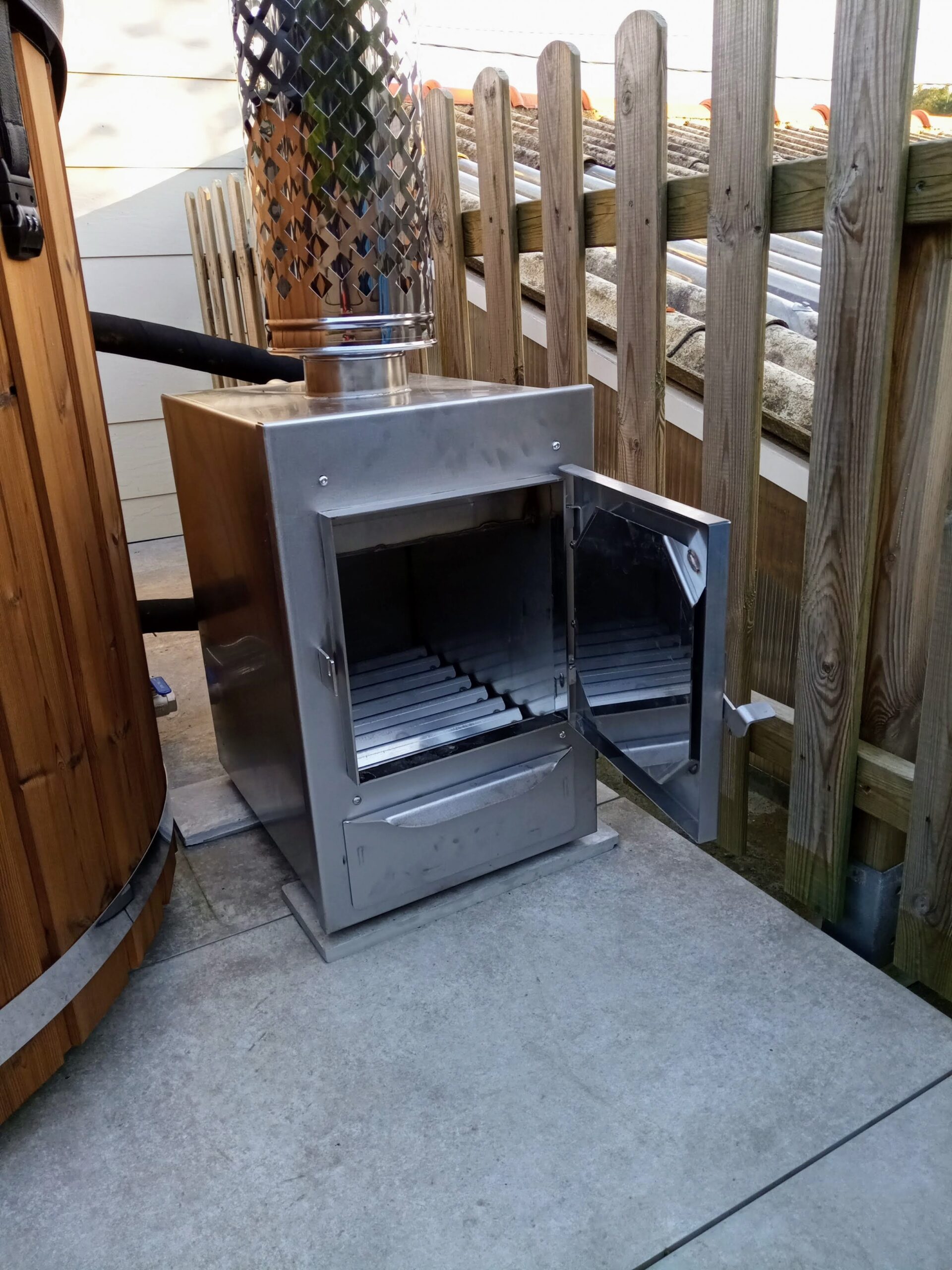

Ein außenstehender Ofen hat einen eigenen Platz neben dem Becken. Hier sind neben den Verbindungen insbesondere der Bedienbereich und der Abgasweg zu betrachten. Achten Sie darauf, dass der geplante Standort die Anforderungen der ausgewählten Ausführung erfüllt. Die freie Gehäusefläche allein beschreibt nicht den vollständigen Platzbedarf.
Ein im Becken angeordneter Ofen beeinflusst den Innenraum und benötigt das dafür vorgesehene Schutz- und Befestigungskonzept. Er darf nicht allein deshalb gewählt werden, weil außerhalb wenig Platz vorhanden ist. Wanne, Sitzanordnung und konstruktive Voraussetzungen müssen dieses Einbauprinzip unterstützen. Eine allgemeine Personenangabe des Fasses hilft bei dieser technischen Zuordnung kaum.
Ein integrierter Heizer gehört zu einem auf ihn abgestimmten Bereich des Gesamtaufbaus. Fragen Sie daher nach der konkret vorgesehenen Einbausituation. „Integriert“ bedeutet nicht, dass er ohne Weiteres in jede Verkleidung passt. Zugänge, Wärmeführung und Anbindung müssen ebenso berücksichtigt werden wie die sichtbare Front.
Die angebotenen Ofenfamilien werden deshalb nicht einfach nach einer Größenrangfolge sortiert. Erst wenn das Einbauprinzip feststeht, ist ein Variantenvergleich sinnvoll. Diese Reihenfolge verhindert, dass Sie sich auf ein Gerät festlegen und anschließend versuchen, eine ungeeignete vorhandene Konstruktion darum herum anzupassen.
Die Wasserführung ist ein wesentliches Merkmal des Heizsystems. Ein Ofen kann Anforderungen an die Anordnung und an den vorgesehenen Durchfluss haben. Ob eine bestimmte Anlage mit natürlicher Zirkulation oder einer dafür ausgelegten Pumpenlösung arbeitet, muss aus ihrer Dokumentation hervorgehen. Beide Begriffe sind keine austauschbaren Anschlussvarianten.
Eine passende Gewinde- oder Schlauchgröße ist nur ein Teil der Prüfung. Lage, Material, Verlauf und vorgesehene Betriebsbedingungen gehören ebenfalls dazu. Eine Verbindung, die sich mechanisch herstellen lässt, ist deshalb noch kein freigegebenes Gesamtsystem. Vermeiden Sie eigenmächtige Änderungen, die sich nur auf eine scheinbar unkomplizierte Montagemöglichkeit stützen.
Auch die Befüllung und der sichere Betrieb müssen zum gesamten Aufbau passen. Die Heizeinheit darf nicht außerhalb der vorgeschriebenen Bedingungen betrieben werden. Lassen Sie vorab erklären, welche Kontrollen bei Inbetriebnahme und Nutzung vorgesehen sind. Diese Seite liefert dafür Fragen zur Auswahl und ausdrücklich keine Bau- oder Montageanleitung.
Bei einer Umrüstung sollte eine schriftliche Zuordnung der freigegebenen Komponenten erfolgen. Damit bleibt nachvollziehbar, ob nur der Ofen ersetzt wird oder zusätzliche Veränderungen notwendig sind. Ohne diese Abgrenzung kann ein scheinbar vollständiges Angebot wichtige Teile der tatsächlichen Einbauaufgabe auslassen.
Die Heizleistung ist wichtig, aber nicht die einzige Größe bei der Zuordnung zum Becken. Wassermenge, Temperaturhub und Wärmeverluste beeinflussen den Bedarf. Eine pauschale Regel „so viele Kilowatt pro Liter“ würde die konkrete Konstruktion und ihre Bedingungen nicht ausreichend erfassen. Lassen Sie die vorgeschlagene Ausführung anhand Ihres vollständigen Systems erläutern.
Vergleichen Sie zudem nur gleichartig beschriebene Angaben. Eine Nennleistung unter bestimmten Bedingungen ist nicht automatisch die dauerhaft ins Wasser übertragene Leistung. Die Produktdokumentation sollte erkennen lassen, was die Zahl beschreibt. Unklare Werbewerte dürfen nicht zur Grundlage einer technisch präzisen Ersatzentscheidung werden.
Für das gewünschte Aufheizverhalten sind Start- und Zieltemperatur sowie Wassermenge anzugeben. Ein bereits warmes Bad auf Temperatur zu halten ist etwas anderes als eine kalte Neubefüllung. Angaben aus verschiedenen Situationen lassen sich deshalb nicht direkt gegeneinander ausspielen. Die Einordnung der Aufheizzeit vertieft diese Vergleichsfrage.
Ein größerer Ofen löst außerdem keinen ungünstigen Wartungszugang oder eine ungeklärte Wasserführung. Halten Sie die Reihenfolge ein: System identifizieren, Einbauprinzip klären, Schnittstellen freigeben und erst dann die geeignete Leistung und Variante bestimmen. Das ist eine Auswahlaufgabe mit mehreren zusammengehörigen Kriterien.
Zum Heizsystem gehört der vorgesehene Abgasweg. Fragen Sie nach den tatsächlich enthaltenen Schornsteinbauteilen und den Anforderungen an ihre Anordnung. Ein vorhandener Aufbau lässt sich nicht allein aufgrund ähnlicher Rohrmaße übernehmen. Die Eignung und die am Standort zu klärenden Anforderungen müssen für die konkrete Ausführung betrachtet werden.
Freiräume zu Bauteilen und brennbaren Materialien stammen aus der zugehörigen Anleitung beziehungsweise der fachlichen Standortprüfung. Übertragen Sie keine Abstandszahlen von einem anderen Ofen. Auch eine Überdachung oder nahe Wand kann die Einbausituation verändern. Bei Unklarheit sollte die zuständige Fachstelle vor der Bestellung eingebunden werden.
Die Feuerraumtür muss im tatsächlichen Gebrauch erreichbar sein. Planen Sie dafür nicht nur den geöffneten Türflügel, sondern auch den vorgesehenen Bedienbereich. Ein neuer Ofen mit abweichender Türrichtung kann einen zuvor guten Platz unpraktisch machen. Auf einer Skizze lässt sich dieser Unterschied leichter erkennen als anhand einzelner Produktfotos.
Für Reinigung und Wartung gilt das Gleiche. Abnehmbare Teile benötigen einen vorgesehenen Weg, und technische Anschlüsse dürfen nicht hinter festen Bauteilen verschwinden. Die äußere Gestaltung sollte sich an diesen Zugängen orientieren. Ein Austausch ist erst dann sinnvoll geplant, wenn reguläre spätere Arbeiten ebenfalls möglich bleiben.
Trennen Sie im Angebot das neue Gerät von Verbindungsteilen, Schornsteinbauteilen und sonstigem Zubehör. Vermerken Sie, welche vorhandenen Komponenten nach Freigabe weiterverwendet werden dürfen. Eine allgemeine Bezeichnung wie „Ofenset“ erklärt diese Grenze nicht ausreichend. Maßgeblich ist die genaue Auflistung für Ihre Einbausituation.
Vereinbaren Sie außerdem, wer die Eignung des Gesamtaufbaus beurteilt und wer die Installation ausführt. Diese Rollen sollten nicht stillschweigend beim Käufer landen, nur weil ein Ofen einzeln bestellbar ist. Eine nachvollziehbare Verantwortungszuordnung verhindert Lücken zwischen Lieferung, Anschluss und erster Nutzung.
Bei der Übergabe sollten Modellbezeichnung, Bauteile und zugehörige Anleitung zusammenpassen. Bewahren Sie auch die Freigabe für eine besondere Ersatz- oder Umrüstsituation auf. So bleibt bei späteren Fragen sichtbar, welche Kombination geprüft wurde. Änderungen an dieser Kombination können eine erneute Beurteilung erforderlich machen.
Beginnen Sie Ihre Unterlagen mit der eindeutigen Identifikation des vorhandenen Bades. Hersteller, Modell, bekannte Bauausführung und die Bezeichnung des bisherigen Ofens gehören zusammen. Falls Unterlagen fehlen, notieren Sie das ausdrücklich. Eine lückenhafte, aber ehrlich beschriebene Bestandsaufnahme ist hilfreicher als eine scheinbar vollständige Liste mit vermuteten Angaben. Fotos von Kennzeichnungen können die Zuordnung unterstützen, ohne unbekannte technische Werte zu ersetzen.
Die zweite Seite der Bestandsakte betrifft den sichtbaren Aufbau. Zeigen Sie, wie Ofen, Becken und vorhandene Technik zueinander stehen. Legen Sie eine einfache Skizze mit den sicher bekannten Maßen bei. Es geht dabei nicht um eine selbst erstellte Montagezeichnung, sondern um eine verständliche Darstellung der Ausgangslage. Ein Fachbetrieb kann daraus erkennen, welche zusätzlichen Daten für eine Beurteilung erforderlich sind.
Beschreiben Sie als Nächstes den Anlass für den Austausch. Suchen Sie Ersatz wegen eines konkreten Schadens, weil eine Variante nicht mehr verfügbar ist oder weil Sie ein anderes Bedienkonzept wünschen? Diese Gründe führen zu unterschiedlichen Fragen. Ein Schaden am bisherigen Gerät beweist beispielsweise nicht, dass ein größerer Ofen die richtige Ersatzlösung wäre. Die technische Diagnose und die Auswahl der Ersatzkonfiguration bleiben getrennte Aufgaben.
Legen Sie fest, welche Teile erhalten werden sollen. Das können vorhandene Anschlüsse, bestimmte Zugänge oder eine bauliche Einfassung sein. Schreiben Sie zugleich auf, welche Veränderungen noch gar nicht geprüft wurden. Eine Liste unveränderlicher Randbedingungen kann eine Ofenfamilie ausschließen, bevor deren Leistung verglichen wird. Dadurch wird sichtbar, ob tatsächlich ein einfacher Austausch oder bereits eine umfangreichere Umrüstung geplant ist.
Für eine angebotene Ersatzlösung sollte jede vorgeschlagene Komponente einer Aufgabe zugeordnet werden können. Welche Teile gehören zum neuen Ofen, welche dienen der Verbindung und welche sind für den Abgasweg vorgesehen? Bleibt eine Position unklar, fragen Sie nach ihrer Funktion und nach der Freigabe im Zusammenhang mit dem vorhandenen Bad. Eine längere Teileliste ist nicht automatisch vollständiger, wenn die Verbindung der Teile nicht nachvollziehbar beschrieben wird.
Ein fiktiver Fall verdeutlicht diese Abgrenzung. Zwei vorhandene Außenöfen sehen auf Fotos ähnlich aus, besitzen aber unterschiedlich angeordnete Anschlüsse und einen anderen Platz für die Feuerbedienung. Derselbe Ersatzvorschlag kann deshalb nicht allein anhand der Gehäuseoptik für beide Anlagen übernommen werden. Erst die jeweilige Bestandsakte macht die Unterschiede sichtbar und ermöglicht eine konkrete Rückfrage zur Eignung.
Bewahren Sie die abschließend bestätigten Unterlagen gemeinsam mit der neuen Produktanleitung auf. Für spätere Rückfragen sollte erkennbar sein, welche ursprüngliche Anlage geprüft und welche Kombination freigegeben wurde. So bleibt die Entscheidung auch dann nachvollziehbar, wenn eine andere Person die Pflege übernimmt oder ein späterer Serviceeinsatz ansteht. Diese Dokumentation ersetzt keine Fachplanung, verhindert aber, dass deren Grundlage nach der Installation verloren geht.
Als Außenofen ist der Nordic External mit 22, 28 oder 40 kW dokumentiert, jeweils etwa 400 mm breit und 670 mm hoch. Für den Einbau im Wasserbereich eines kompatiblen Badefasses gibt es den SubmergeFire 26 mit 26 kW aus AISI 316 bei 2–3 mm Materialstärke. Der IntegraFire 30 mit 30 kW ist ausschließlich Ersatz für einen bereits eingebauten, baugleichen IntegraFire 30 bei Badezubern mit 180 oder 200 cm. Wie Ofen und Zubehör geliefert werden, steht auf der Seite Badefass Lieferung.
Nein. Material, Anschlusslage, Wasserführung, Einbauprinzip und Betriebsbedingungen müssen ebenfalls passen. Eine mechanisch mögliche Verbindung ist kein Kompatibilitätsnachweis. Nennen Sie das vorhandene Modell und legen Sie die relevanten Unterlagen beziehungsweise Fotos bei, bevor Sie sich auf ein Austauschgerät festlegen.
Das wäre eine Änderung des Einbaukonzepts und keine reine Austauschentscheidung nach Größe. Die vorhandene Wanne und Konstruktion müssten dafür geeignet sein. Eine solche Umrüstung braucht eine ausdrückliche Prüfung; die Produktbezeichnung „integriert“ ist keine universelle Zusage für bestehende Bäder.
Nein. Die Verträglichkeit muss für das konkrete Gerät und die vorgesehenen Wasserbedingungen geklärt werden. Verlassen Sie sich nicht auf die äußere Optik oder einen einzelnen Materialbegriff. Teilen Sie dem Anbieter mit, welche Wasserbehandlung und Nutzung vorgesehen sind, damit die Prüfung auf diesen Bedingungen beruht.
Eine Gesamtansicht des Bades, die Ofenumgebung, sichtbare Anschlüsse und vorhandene Kennzeichnungen sind besonders hilfreich. Ergänzen Sie zugängliche Maße und Unterlagen, ohne für die Aufnahme unsichere Demontagen vorzunehmen. Unbekannte Werte sollten offen bleiben und nicht aus dem Bild geschätzt als genaue Maße angegeben werden.
Der tatsächliche Lieferumfang muss im Angebot benannt sein. Produktbilder können zusätzliche Bauteile zeigen. Prüfen Sie, welche Teile geliefert werden, welche vorhandenen Teile weiterverwendbar sind und welche Anforderungen der Abgasweg erfüllen muss. Erst diese Zuordnung ergibt eine vollständige Bestellung.
Wenn Becken, Heizsystem und Ausstattung gemeinsam neu ausgewählt werden sollen, geht es um ein vollständiges Bad. Die separate Ofenauswahl dient dagegen Ersatz-, Neubau- oder Umrüstfragen auf Bauteilebene. Trennen Sie diese Ausgangslagen, damit eine Einzelgerätebeschreibung nicht mit einem vollständig abgestimmten Modellangebot verwechselt wird.
Wenn ein Holzofen grundsätzlich feststeht, hilft der Leitfaden zum Badefass-Holzverbrauch dabei, laufende Nutzung und Einflussfaktoren einzuordnen. Die Eignung eines Ersatzofens lässt sich nicht allein aus einer allgemeinen Brennstoffmenge oder einem einzelnen Erfahrungswert ableiten.
Bei ganzjähriger Nutzung sollte zusätzlich der Winterbetrieb eines Badefasses geplant werden. Ein einzelner Ofen beantwortet nicht automatisch Fragen zu Frostschutz, Wasserführung und Stilllegung des gesamten Systems.
Wenn die Heizquelle noch nicht feststeht, hilft der direkte Vergleich Holzofen versus Elektroheizung. Damit entscheiden Sie zuerst über Bedienweise und Energiequelle, bevor Sie einen einzelnen Ofentyp auswählen.
Senden Sie die vorhandene Modellbezeichnung, zugängliche Anschlussdaten, Fotos und die gewünschte Einbausituation. Beschreiben Sie klar, ob Ersatz, Neubau oder Umrüstung geplant ist. Damit lässt sich die geeignete Ofenfamilie auf Grundlage des tatsächlichen Systems eingrenzen, bevor Bauteile bestellt oder Veränderungen vorgenommen werden.
