Badefass-Untergrund: tragfähig, eben und entwässerbar planen
Der Untergrund für ein Badefass muss nicht nur die sichtbare Wanne tragen. Zum geplanten Standort gehören das gefüllte System, die badenden Personen, Ofen oder Technikbox, Treppe, Abdeckung, Leitungen und der Arbeitsraum für Wartung. Gleichzeitig muss Wasser kontrolliert ablaufen können, ohne das Fundament auszuspülen, angrenzende Bauteile dauerhaft zu befeuchten oder einen unsicheren Zugang zu erzeugen.
Eine pauschale Empfehlung wie „ein paar Platten reichen“ ist deshalb nicht belastbar. Die passende Lösung ergibt sich aus dem konkreten Modell, dem Gesamtgewicht in der bestellten Konfiguration, der Aufstandsfläche, dem vorhandenen Boden, der Frost- und Niederschlagssituation sowie den örtlichen Bau- und Entwässerungsvorgaben.
Vor der Bestellung schriftlich festhalten:
Modell: Außenmaß, Aufstandspunkte und technischer Aufbau
Last: befülltes Gesamtgewicht plus vorgesehene Personen und Zubehör
Fläche: Stellfläche, Ofenabstand, Treppe und Wartungsweg
Wasser: Füll-, Bade-, Regen- und Entleerungswasser getrennt planen
Zugang: Lieferung, Montage, Reinigung und spätere Reparatur ermöglichen
Was ein geeigneter Badefass-Untergrund leisten muss
Last sicher ableiten
Der Unterbau muss die dokumentierte Gesamtlast dauerhaft in den Baugrund übertragen. Punktuelle Auflager, weiche Randzonen und nachträgliche Setzungen dürfen das Becken nicht verformen.
Ebene Aufstellung sichern
Die zulässige Ebenheit und Auflagerart stammen aus den Modellunterlagen. Unebenheiten nicht mit zufälligen Holzresten, losen Steinen oder nur einzelnen Keilen ausgleichen.
Wasser kontrollieren
Niederschlag, Spritzwasser und eine vollständige Entleerung brauchen einen vorgesehenen Weg. Die Lösung muss zum Grundstück, zum Abwassersystem und zu örtlichen Regeln passen.
Technik zugänglich halten
Ofen, Filter, Pumpen, Anschlüsse und Verkleidung benötigen je nach Ausführung Prüf- und Wartungsraum. Ein optisch enger Einbau darf den Service nicht blockieren.
Feuchte und Frost mitdenken
Wasser darf nicht unter Bauteilen stehen bleiben oder frostempfindliche Schichten sättigen. Frostschutz ist standort- und konstruktionsabhängig, nicht allein eine Frage der Plattenstärke.
Sicheren Zugang schaffen
Ein rutschhemmender, beleuchtbarer Zugang und ein stabiler Stand für Treppe oder Einstieg gehören zur Planung. Provisorische Tritte sind keine dauerhafte Lösung.
Gesamtlast statt Leergewicht beurteilen
Für die Untergrundplanung ist das Leergewicht nur ein Teil der Belastung. Maßgeblich ist die tatsächlich bestellte Konfiguration im betriebsbereiten Zustand. Wasser trägt den größten Anteil, doch auch Personen, Heizer, Abdeckung, Treppe, Filter- oder Massageausstattung und gegebenenfalls eine technische Einfassung gehören in die Lastannahme.
| Planungswert | Woher der Wert kommt | Warum er wichtig ist |
|---|---|---|
| Wasservolumen der gewählten Ausführung | Technisches Datenblatt oder schriftliche Auftragsbestätigung | Bestimmt einen wesentlichen Teil der befüllten Last |
| Leergewicht einschließlich gewählter Technik | Modellspezifikation für genau diese Konfiguration | Verkleidung, Wanne, Ofen, Pumpen und Zubehör unterscheiden sich je nach Modell |
| Vorgesehene Personenzahl | Nutzungskonzept, nicht nur maximale Marketingangabe | Ergänzt die variable Betriebslast und beeinflusst den sicheren Zugang |
| Aufstandspunkte und Lastverteilung | Unterbauzeichnung des Herstellers | Eine gleichmäßig wirkende Gesamtlast kann an einzelnen Bauteilen konzentriert eingeleitet werden |
| Zusätzliche Bauteile | Planung von Treppe, Einfassung, Technikbox und Überdachung | Diese Lasten dürfen nicht automatisch der gleichen Gründung zugerechnet werden |
Keine Tragfähigkeitsfreigabe aus dem Internet: Bei weichem, aufgefülltem oder geneigtem Gelände, unbekanntem Untergrund, Stützkonstruktionen sowie Standorten auf Decken, Balkonen oder Terrassen muss die Konstruktion von einer dafür qualifizierten Fachperson beurteilt werden. Diese Seite ersetzt keine Statik und keine Baugrunduntersuchung.
Mögliche Unterbauten im Vergleich
Es gibt nicht den einen richtigen Aufbau für jedes Grundstück. Entscheidend ist, ob die Schichten zusammen Last, Wasser und Frostbeanspruchung beherrschen und ob die Auflageranforderungen des Badefasses eingehalten werden.
| Grundprinzip | Kann passen, wenn … | Vor Ausführung klären |
|---|---|---|
| Verdichteter mineralischer Aufbau mit geeigneter Deckschicht | tragfähiger Baugrund vorhanden ist und die Schichten fachgerecht dimensioniert, eingebaut und entwässert werden | Schichtaufbau, Verdichtung, Randeinfassung, Ebenheit und Frostbeanspruchung |
| Pflaster- oder Plattenfläche | nicht nur die Oberfläche, sondern auch Bettung und Tragschicht für die Last ausgelegt sind | Setzungsrisiko, Fugen, Gefälle, Auflagerpunkte und Wasserweg |
| Betonierte Gründung | Abmessungen, Bewehrung, Unterbau und Entwässerung für den Standort geplant sind | Riss- und Frostkonzept, Gefälle, Anschlüsse, Aushärtung und spätere Rückbaubarkeit |
| Tragende Holz- oder Metallkonstruktion | sie konstruktiv bemessen, gegen Feuchte geschützt und ausreichend ausgesteift ist | Punktlasten, Korrosion, Hinterlüftung, Wartung und sichere Verbindung zum Baugrund |
| Bestehende Terrasse | Aufbau und Tragreserven nachweislich für die konkrete Last ausreichen | Fachliche Tragwerksprüfung, Abdichtung, Entwässerung und Durchdringungen |
Für einen Standort auf einer bestehenden Konstruktion lesen Sie den separaten Leitfaden Badefass auf der Terrasse. Ein in den Boden oder in eine Umrandung integriertes Modell verlangt zusätzlich eine eigene Einbauplanung; dafür ist die Seite zum Badefass-Einbau der thematische Eigentümer.

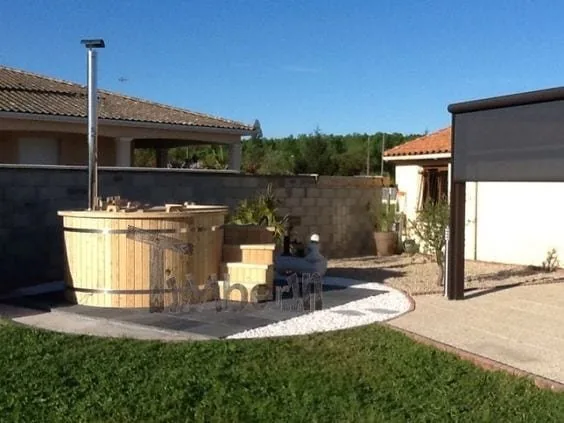

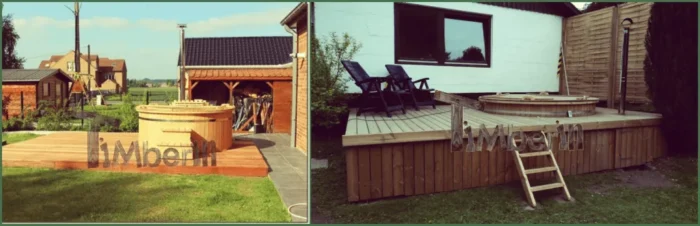

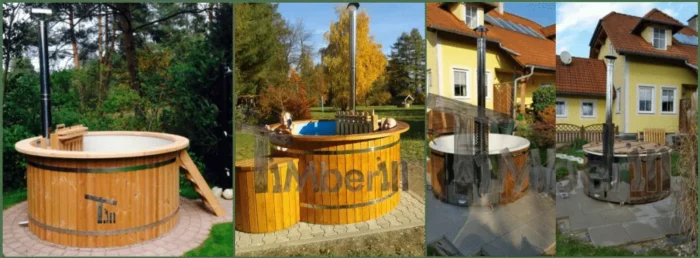

Badefass-Untergründe im Bild: drei typische Lösungen
Die Bilder aus ausgeführten TimberIN Projekten zeigen, wie unterschiedlich eine Stellfläche aussehen kann. Eine Holzterrasse, eine Pflasterfläche mit Kiesrand oder eine vollständig gepflasterte Zone können optisch gut funktionieren. Sie belegen jedoch keine Tragfähigkeit für ein anderes Grundstück: Unterbau, Auflager, Entwässerung und Freiräume müssen immer zur bestellten Konfiguration passen.
Luft und Feuchte: Bei Holzverkleidung oder Holztragwerk dürfen Wasser und feuchte Luft nicht dauerhaft eingeschlossen werden. Ein enger Terrassenausschnitt braucht daher kontrollierte Abstände, Entwässerung und zugängliche Bauteile. Zusätzliche Bodendämmung ist keine pauschale Polystyrol-Lösung, sondern Teil des freigegebenen Systemaufbaus; falsche Schichten können Lasten konzentrieren oder Feuchte festhalten.

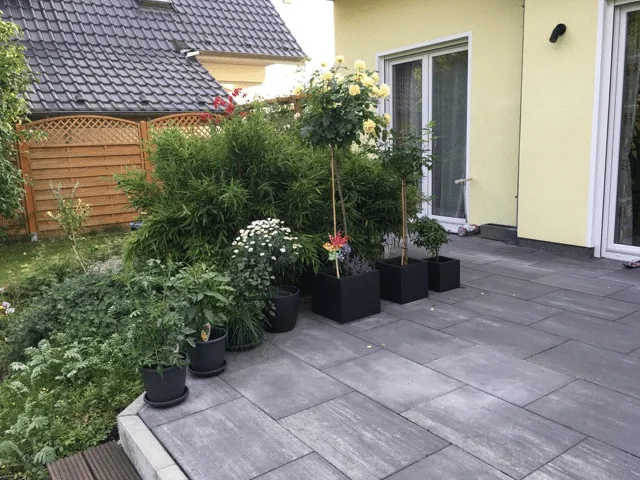

Praxisbeispiel: von der Gartenecke zur gepflasterten Stellfläche
Dieses dokumentierte Projekt macht die Reihenfolge verständlich. Es ist ein Erfahrungsbeispiel und keine allgemeingültige Gründungsanweisung. Im konkreten Garten wurde eine ungenutzte Ecke neben der Terrasse gewählt, der Oberboden abgetragen, die Fläche eingefasst und ein mineralischer Unterbau mit Pflaster hergestellt.

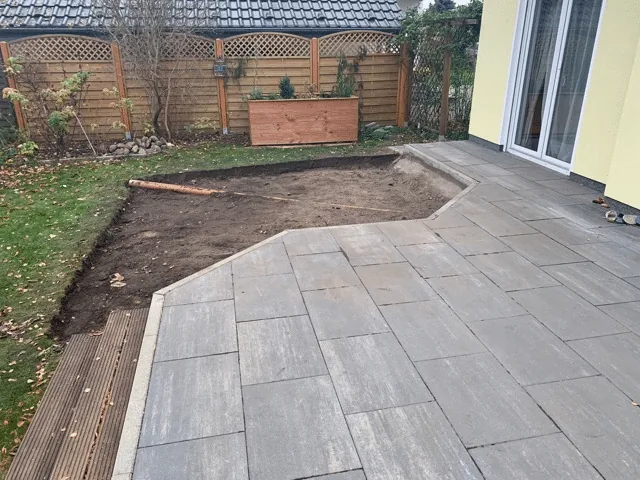

- Standort festlegen: Nähe zur Terrasse, Privatsphäre, Lieferweg, Ofenposition, Abdeckung, Wartung sowie Wasser- und Stromwege gemeinsam prüfen.

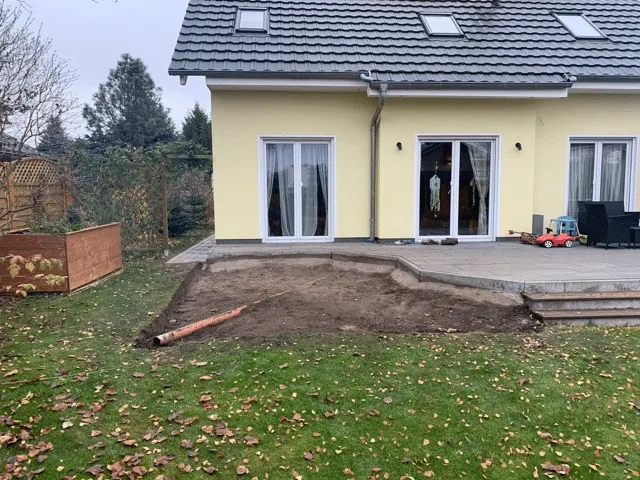

- Oberboden entfernen: In diesem Projekt wurden rund 3 m³ Boden und Bepflanzung entfernt. Die erforderliche Tiefe ergibt sich jedoch aus Baugrund, Aufbau und Frostbeanspruchung.

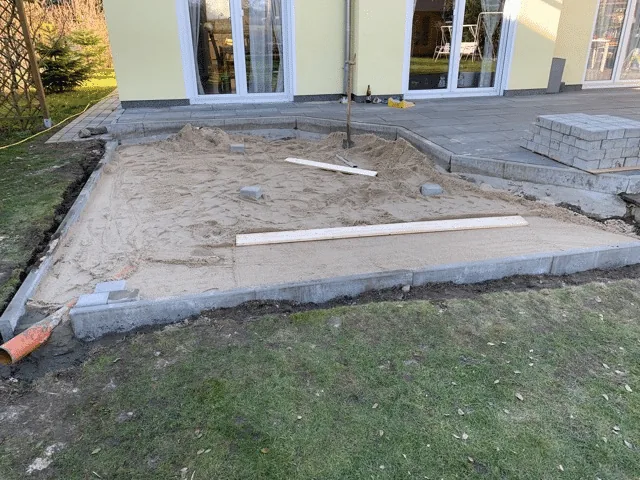

- Fläche einfassen und Unterbau herstellen: Randsteine wurden gesetzt; danach folgten die projektspezifisch eingebauten und verdichteten mineralischen Schichten.

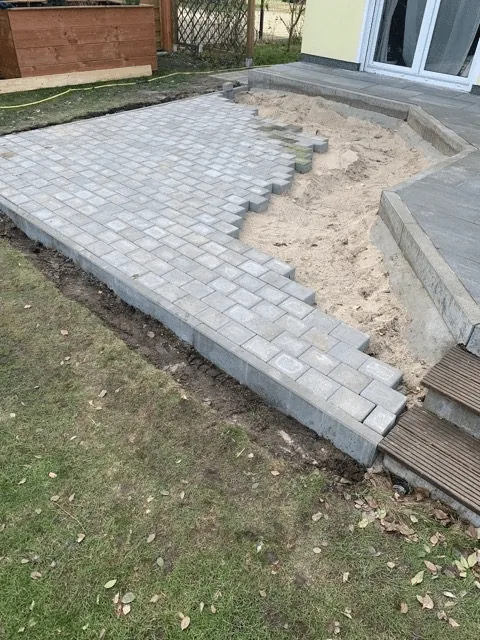

- Pflaster verlegen: Die dokumentierte Fläche maß ungefähr 4 × 4 m beziehungsweise 16 m². Das ist keine Mindestgröße: Außenmaß, Heizer, Treppe, Abdeckung und Wartungswege bestimmen die tatsächliche Fläche.
- Vor Lieferung prüfen: Ebenheit, Auflager, Wasserweg, Leitungen und Erreichbarkeit fotografisch dokumentieren und mit den Unterlagen des bestellten Modells abgleichen.
Die Bauzeit betrug in diesem Fall mehrere Arbeitstage. Zeit und Kosten hängen von Zugänglichkeit, Aushub, Entsorgung, Baugrund, Randanschlüssen und gewählter Oberfläche ab. Für Massageanlage, LED, Filter oder elektrische Heizung müssen geschützte Leitungswege und ein trockener, zugänglicher Technikbereich vor dem Pflastern feststehen.

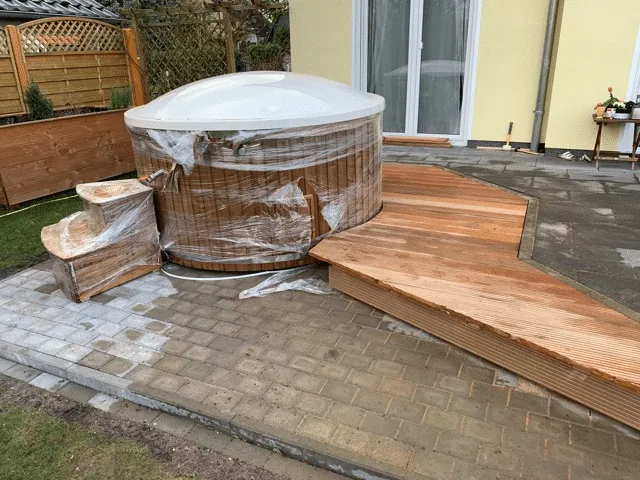

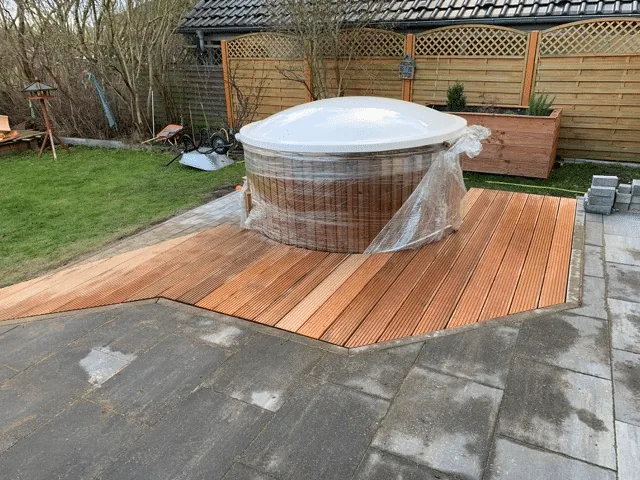

Holzterrasse am Badefass: Höhenunterschied sauber überbrücken

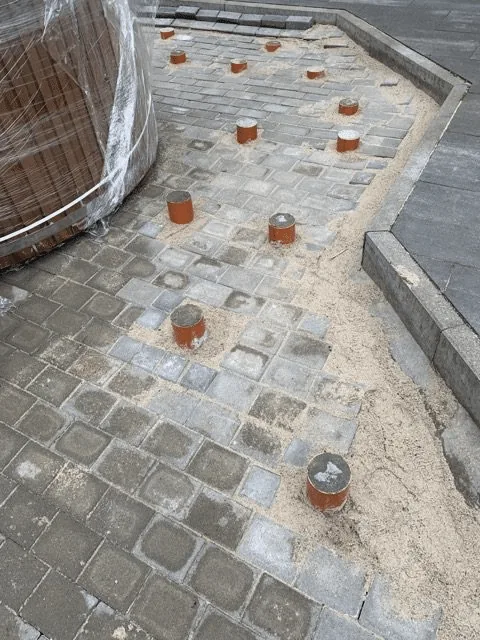

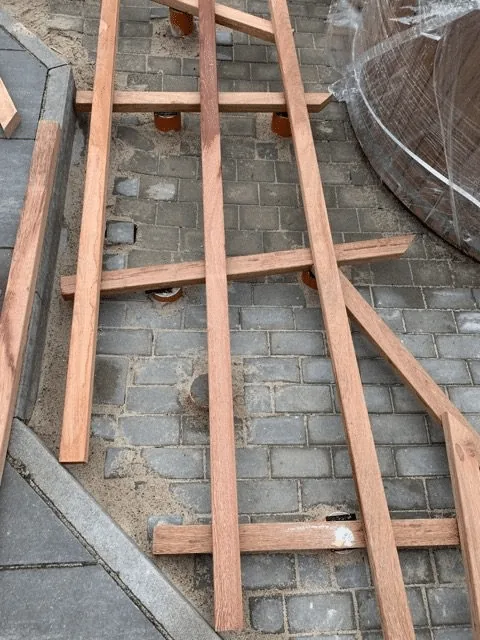

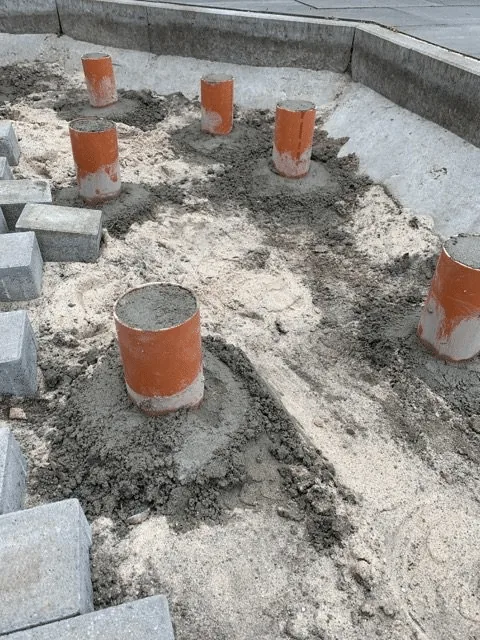

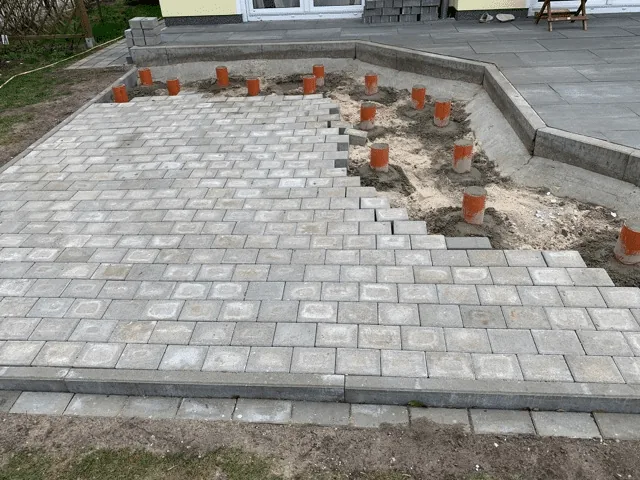

Nach der Pflasterung erhielt das Beispielprojekt einen kurzen Bangkirai-Holzsteg. Er überbrückt etwa 40 cm Höhenunterschied zur vorhandenen Terrasse und folgt der Rundung des Badefasses. Diese Lösung wirkt integriert, ist konstruktiv aber anspruchsvoller als eine frei stehende Stellfläche.

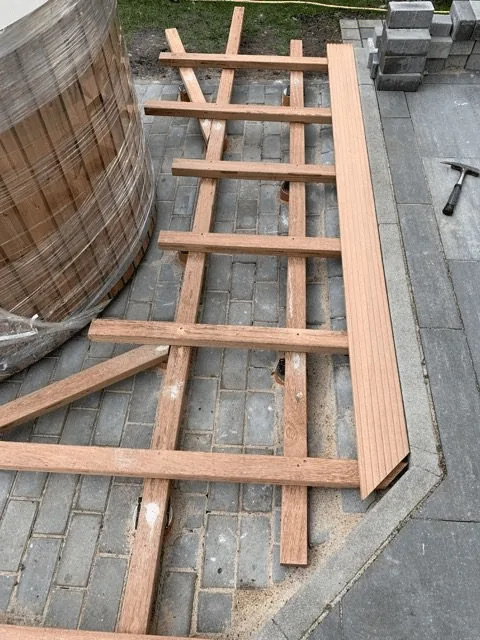

Die zusätzliche Terrasse braucht ihre eigene Lastabtragung. Der runde Ausschnitt erfordert präzise Zimmererarbeit; Verkleidung, Leitungen und Technik dürfen nicht eingeklemmt werden. Abnehmbare Bereiche oder Wartungsöffnungen, eine kontrollierte Entwässerung und ausreichende Trocknungsmöglichkeiten sollten bereits in der Detailzeichnung festgelegt sein. Für einen echten Teil- oder Volleinbau gilt zusätzlich der ausführliche Leitfaden zum Badefass-Einbau.
Entscheidungshilfe: Eine frei stehende, gut zugängliche Fläche ist meist einfacher zu bauen, zu entwässern und später zu warten. Eine maßgefertigte Terrassenanbindung lohnt sich vor allem, wenn Höhen, Zugänge und die gewünschte Gartengestaltung gemeinsam geplant werden. Vor der Ausführung die endgültigen Modellmaße und Servicebereiche schriftlich bestätigen lassen.
Gefälle: ebenes Badefass, geplanter Wasserweg
Das Badefass selbst benötigt die in den Modellunterlagen vorgegebene ebene und vollflächige beziehungsweise punktgenaue Aufstellung. Gleichzeitig muss die Umgebung Wasser abführen. Diese beiden Anforderungen werden durch die Konstruktion gelöst: beispielsweise durch eine korrekt hergestellte Auflagerfläche mit separat geplanten Entwässerungszonen, nicht indem das Becken einfach schräg gestellt wird.
- Regenwasser: darf nicht von Dach- oder Geländeoberflächen zum Badefassfundament konzentriert werden.
- Spritzwasser: braucht einen rutscharmen, reinigbaren Bereich und einen kontrollierten Ablauf.
- Entleerungswasser: fällt in kurzer Zeit in größerer Menge an und muss über einen zulässigen Weg abgeführt werden.
- Technikwasser: Leckage, Filterreinigung und Leitungsentleerung müssen sichtbar und erreichbar bleiben.
Wichtig: Ein Bodenablauf löst die Entwässerung nur, wenn Dimensionierung, Höhenlage, Frostschutz, Geruchsverschluss und zulässiger Anschluss geklärt sind. Wasserpflegeprodukte können die erlaubte Entsorgung beeinflussen; örtliche Vorgaben und Produktinformationen sind maßgeblich.
Frost, Leitungen und Winterbetrieb trennen
Ein frostunempfindlich geplanter Unterbau verhindert nicht automatisch Frostschäden an Badefass, Ofen, Filter oder Leitungen. Umgekehrt ersetzt eine isolierte Wanne keinen tragfähigen Fundamentaufbau. Wer das System bei Frost nutzt oder stilllegt, braucht deshalb zusätzlich einen modellbezogenen Betriebsplan. Die vollständige saisonale Entscheidung gehört in den Leitfaden zum Badefass im Winter.
Leitungen und Anschlüsse vor dem Fundament festlegen
Strom, Wasser, Entleerung und gegebenenfalls Filterleitungen sollten nicht erst nach Fertigstellung der Fläche „irgendwo“ geführt werden. Planen Sie Schutzrohre, Trassen, Abschaltmöglichkeiten und Revisionszugang anhand der finalen Technik. Elektrische Arbeiten gehören in die Hände eines qualifizierten Fachbetriebs; feste Wasser- und Abwasseranschlüsse müssen zu den örtlichen Anforderungen passen.
Vor dem Unterbau
- finales Modell und Technik wählen
- Aufstandsskizze und Gesamtlast beschaffen
- Liefer- und Hebeweg prüfen
- Leitungswege und Entleerung festlegen
Vor der Aufstellung
- Maße, Ebenheit und Oberfläche prüfen
- Wasserweg praktisch kontrollieren
- Wartungs- und Sicherheitsabstände freihalten
- Unterlagen und Fotos des fertigen Aufbaus sichern
Passende Modellkonzepte für geplante Standorte
Die folgenden Modelle zeigen unterschiedliche Planungsfälle. Verbindliche Maße, Gewichte, Auflager und Anschlüsse ergeben sich ausschließlich aus der gewählten Produktkonfiguration und der schriftlichen Auftragsbestätigung.
TimberIN Nordic Square™
Quadratisches Modell, bei dem Außenmaß, Aufstandsfläche und die gewählte Heiztechnik früh in die Standortplanung einfließen sollten.
TimberIN Nordic™ External Comfort
Konzept mit außerhalb angeordnetem Heizer. Neben der Wanne werden Aufstellfläche, Verbindungen und sicherer Technikzugang benötigt.
Checkliste für die Freigabe des Standorts
- Ist die exakte Produktvariante einschließlich Ofen, Filter und Zubehör festgelegt?
- Liegen befülltes Gesamtgewicht, Außenmaße und Aufstandspunkte schriftlich vor?
- Wurde der vorhandene Baugrund beziehungsweise die bestehende Konstruktion fachgerecht beurteilt?
- Ist die Auflagerfläche nach Herstellervorgabe eben, tragfähig und dauerhaft formstabil?
- Sind Regen-, Spritz-, Entleerungs- und Leckagewasser berücksichtigt?
- Bleiben Ofen, Leitungen, Filter, Pumpen und Verkleidung wartbar?
- Sind Lieferung, Montage, Einstieg und späterer Austausch möglich?
- Sind elektrische, abwasserrechtliche und gegebenenfalls baurechtliche Anforderungen geklärt?
Häufige Fragen zum Badefass-Untergrund
Kann ein Badefass direkt auf Rasen stehen?
Rasen und unvorbereiteter Oberboden bieten in der Regel keine nachgewiesene, dauerhaft ebene und entwässerte Auflagerfläche. Der erforderliche Aufbau muss anhand von Modelllast, Boden und Standort geplant werden.
Reichen Gehwegplatten als Untergrund?
Die sichtbaren Platten allein beantworten die Frage nicht. Entscheidend sind Tragschicht, Bettung, Randeinfassung, Verdichtung, Auflagerpunkte, Frostbeanspruchung und Entwässerung.
Muss der Untergrund ein Gefälle haben?
Das Badefass benötigt die vom Hersteller vorgegebene ebene Aufstellung. Die umgebende Fläche muss Wasser kontrolliert ableiten. Beides wird konstruktiv getrennt geplant.
Wie groß muss das Fundament sein?
Nicht nur das Außenmaß der Wanne zählt. Ofen oder Technikbox, Verbindungen, Treppe, Wartungsraum und sicherer Zugang müssen in der Standortfläche enthalten sein.
Braucht ein Badefass ein Betonfundament?
Nicht jedes Modell und jeder Boden verlangt dieselbe Lösung. Ein mineralischer Aufbau, Pflaster, eine fachgerecht geplante Betonfläche oder eine tragende Konstruktion können je nach Projekt geeignet sein. Maßgeblich ist der technische Nachweis.
Kann ich das Entleerungswasser im Garten versickern lassen?
Das hängt von Wasserbehandlung, Boden, Menge und örtlichen Vorgaben ab. Klären Sie den zulässigen Entsorgungsweg vor der Aufstellung und beachten Sie die Hinweise der verwendeten Pflegeprodukte.
Was ist bei einem Außenofen zusätzlich zu beachten?
Der Heizer benötigt eine geeignete eigene Stellfläche, sichere Abstände, spannungsfreie Verbindungen und Wartungszugang. Die verbindlichen Vorgaben stammen aus der Anleitung des gewählten Systems.
Wer prüft einen schwierigen Standort?
Je nach Problem sind Baugrundfachleute, Tragwerksplanung, Garten- und Landschaftsbau, Beton- oder Terrassenfachbetriebe sowie Elektro- und Sanitärfachbetriebe beteiligt. Eine Produktseite ersetzt diese Projektplanung nicht.
